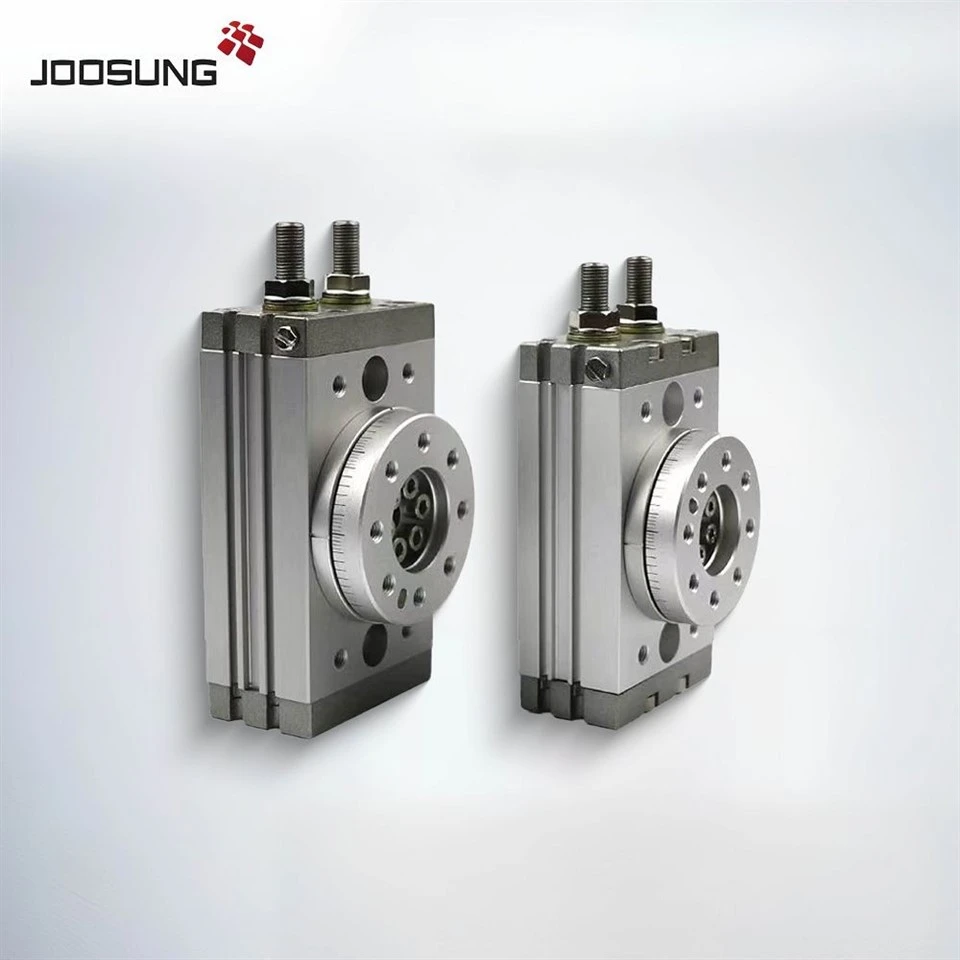

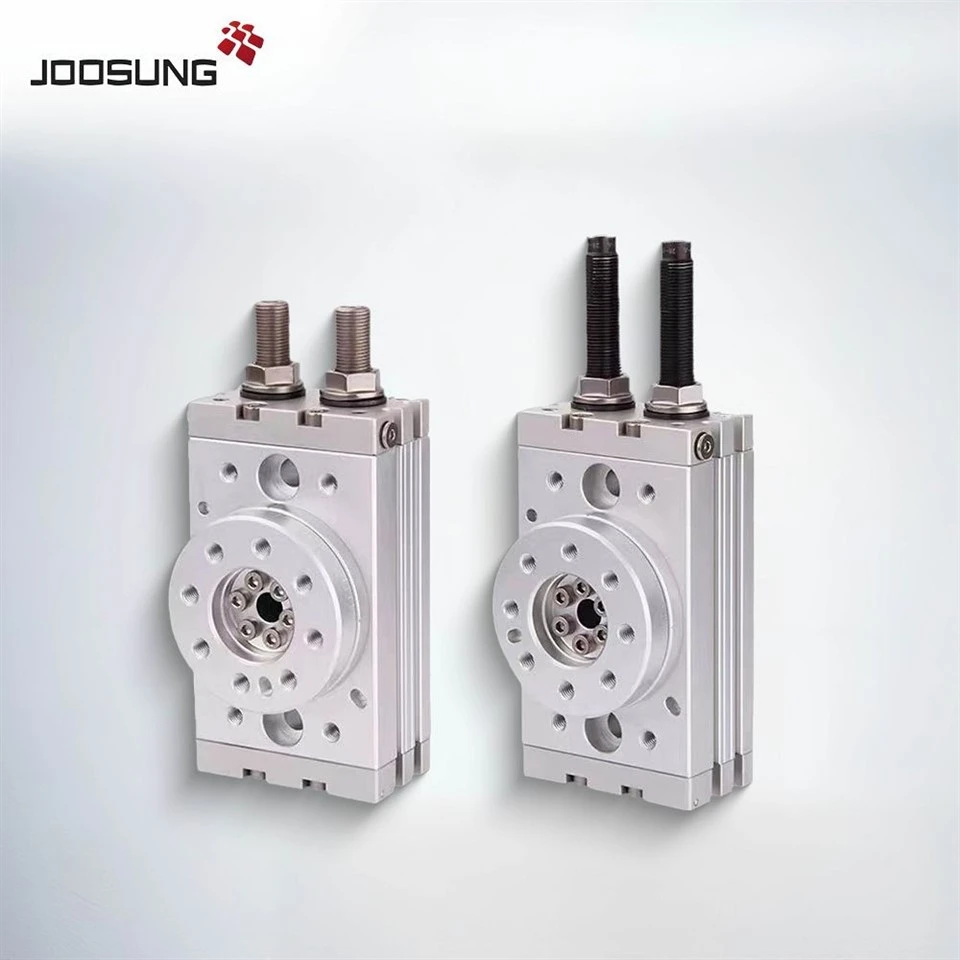

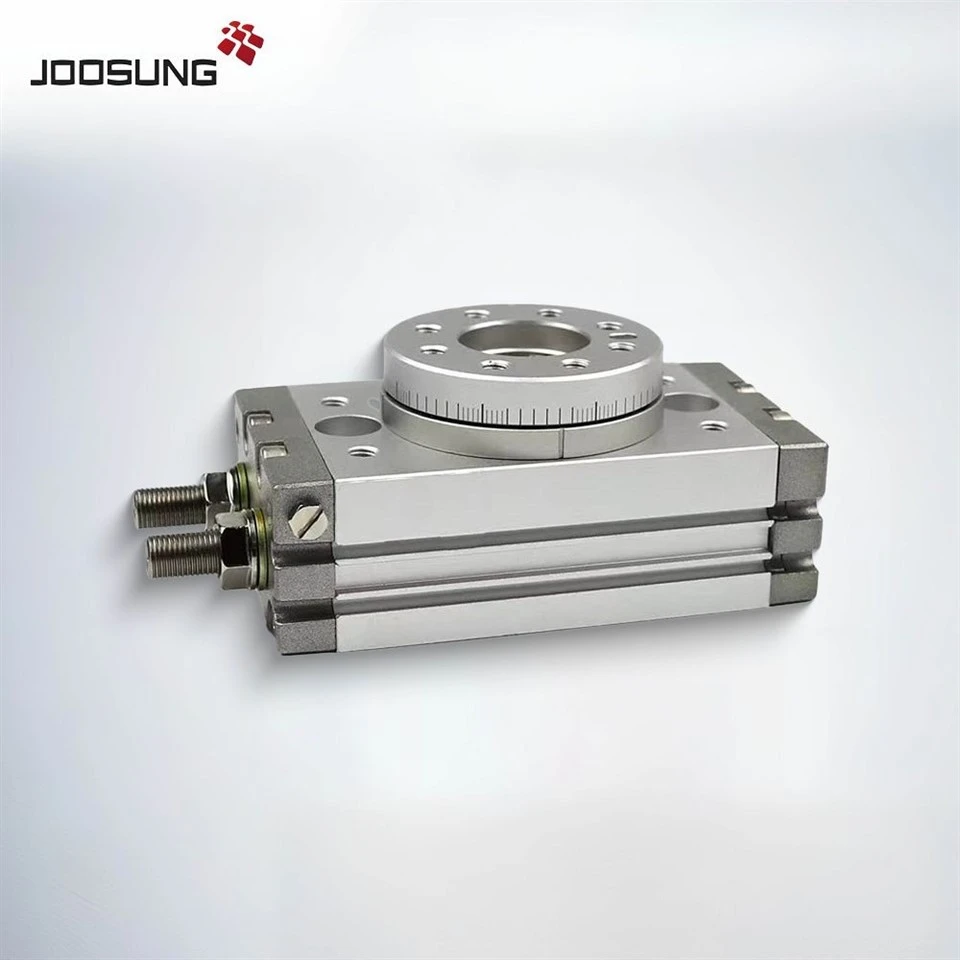

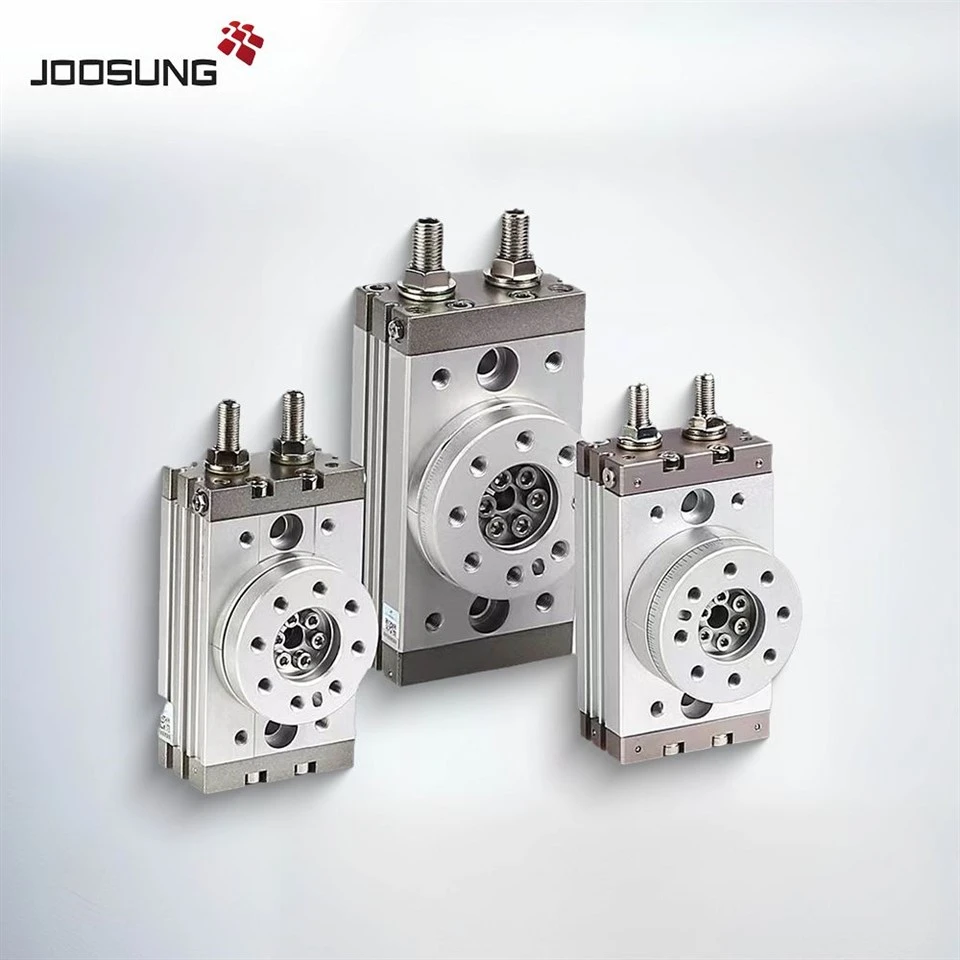

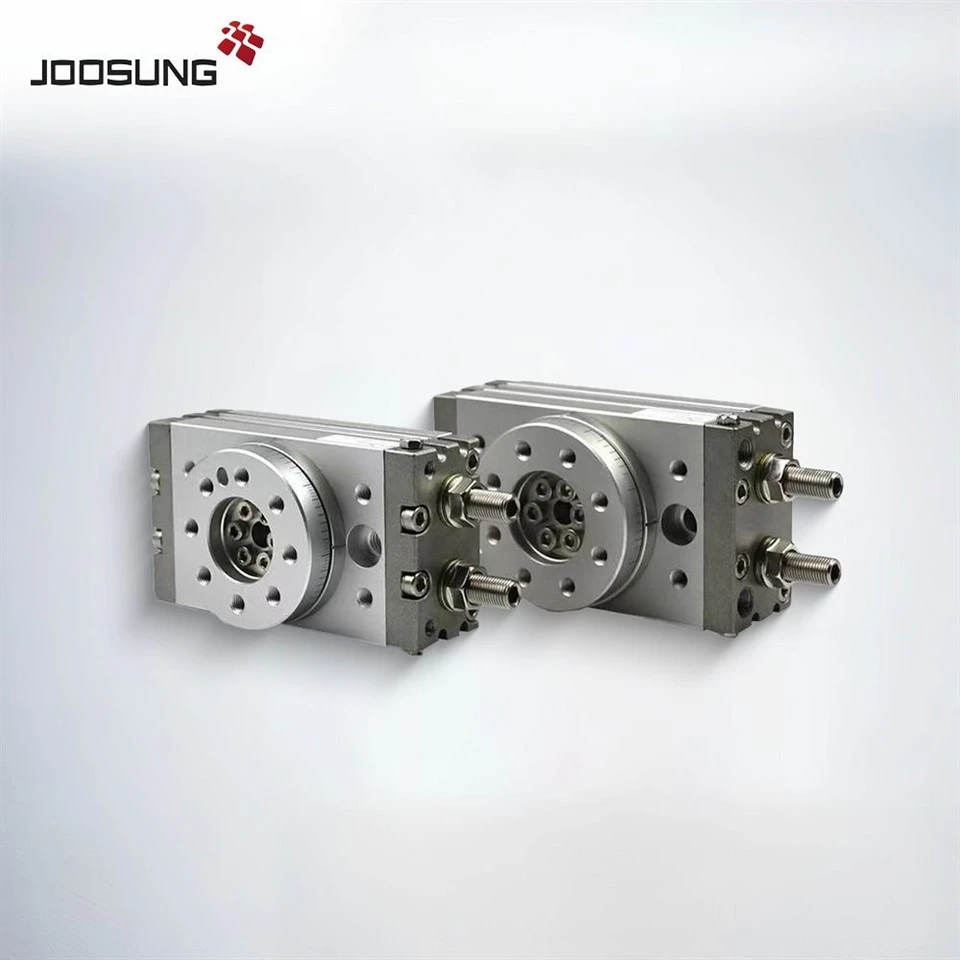

OCilindro de mesa rotativa serie MSQé un compacto,{0}}deseñado con precisiónactuador neumático rotativodeseñado paraindexar, seleccionar-e-colocar, virar e rotar aplicaciónsen contornas de automatización-con restricións de espazo. Utiliza amecanismo de engrenaxe de cremalleira-e-piñóncon rodamentos de guía dual para garantirrotación precisa, alto par, eexcelente capacidade de carga.
Construído contopes de axuste de ángulo integrados(axustable de 0 graos a 190 graos), a serie MSQ admite un control de rotación preciso sen necesidade de tapóns externos. Odeseño de eixe ocopermite o paso de fíos ou tubos, ideal para efectores finais montados en pinzas-en robótica ou sistemas de movemento lineal-.
|
Como solicitar un cilindro pneumático da serie MSQB |
||
|
MSQB |
10 |
A |
|
Tipo |
Tamaño |
|
|
MSQA: Tipo de alta precisión |
1,2,3,7,10,20,30,50 |
A: Con parafuso de axuste |
|
MSQB: Tipo básico |
1,2,3,7,10,20,30,50,70,100,200 |
R: Con amortiguador interno |
Obtén agora unha cotización para a serie MSQB
Actualice o seu sistema de automatización coCilindro pneumático giratorio serie MSQB- deseñada para unha rotación suave e precisa e un rendemento compacto.
Servizo OEM, entrega rápida e soporte técnico completo dispoñible para clientes globais.
Visita o noso sitio web:
www.joosungauto.com
Correo electrónico: carson@joosungauto.com
WhatsApp: +86 153 9708 8192
#MSQB #RotaryActuator #RotatingPneumaticCylinder #CompactRotaryCylinder #IndustrialAutomation #JoosungAuto #OEMPneumatics
|
Especificación |
||||||||
|
Diámetro (mm) |
10 |
20 |
30 |
50 |
70 |
100 |
200 |
|
|
Operación Fulid |
Aire (sen lubricante) |
|||||||
|
Operación |
Dobre Acción |
|||||||
|
Funcionamento máx |
Con parafuso de axuste de ange |
1 MPa |
||||||
|
Con hydralicCushion |
0,6 MPa |
|||||||
|
Presión mín. de operación |
0,1 MPa |
|||||||
|
Temperatura ambiente e do fluído |
0 ~ 60 graos |
|||||||
|
Coxín |
Amortiguador de goma (estándar)/dispositivo de almofada hidráulica (opcional) |
|||||||
|
Función |
Con parafuso de axuste de ángulo |
0.007J |
0.025J |
0.048J |
0.081J |
0.24J |
0.32J |
0.56J |
|
Con hydralicCushion |
0.039J |
0.116J |
0.294J |
1.1J |
1.6J |
2.9J |
||
|
Rango de axuste de ángulo |
0 ~ 190 graos |
|||||||
|
Ángulo de rotación máx |
190 graos |
|||||||
|
Rotación constante |
Con parafuso de axuste de ángulo |
0,2 ~ 1,0 s/90 graos |
0,2 ~ 1,5 s/90 graos |
0,2 ~ 2,0 s/90 graos |
0,2 ~ 2,5 s/90 graos |
|||
|
Con hydralicCushion |
0,2 ~ 0,7 s/90 graos |
0,2 ~ 1,0 s/90 graos |
||||||
|
Aborrecer |
φ15 |
φ18 |
φ21 |
φ25 |
φ28 |
φ32 |
φ40 |
|
|
Tamaño do porto |
M5×0.8 |
Rc1/8 |
||||||
|
A presión máxima de operación está suxeita á carga máxima do dispositivo de amortiguación hidráulica. |
||||||||
Principais vantaxes do cilindro pneumático rotativo da serie MSQB
OCilindro pneumático giratorio serie MSQBproporciona un movemento rotatorio suave e preciso, axeitado para tarefas de posicionamento automatizado.
O deseño compacto e lixeiro fai que oCilindro pneumático giratorio serie MSQBfácil de integrar en equipos-de espazo limitado.
Os ángulos de rotación axustables (por exemplo, 90 graos, 180 graos, 270 graos) permiten un control de movemento flexible con alta repetibilidade.
OCilindro pneumático giratorio serie MSQBofrece montaxe de carga directa cunha elevada rixidez torsional.
Atuador rotativo de baixo-mantemento e de longa-vida, ideal para ambientes de operación continua.
Modelos Dispoñibles:
MSQB-10A, MSQB-20A, MSQB-30A, MSQB-50A, MSQB-70A, MSQB-100A, MSQB-200A
MSQB-10R, MSQB-20R, MSQB-30R, MSQB-50R,MSQB-70R, MSQB-100R, MSQB-200R
